Description

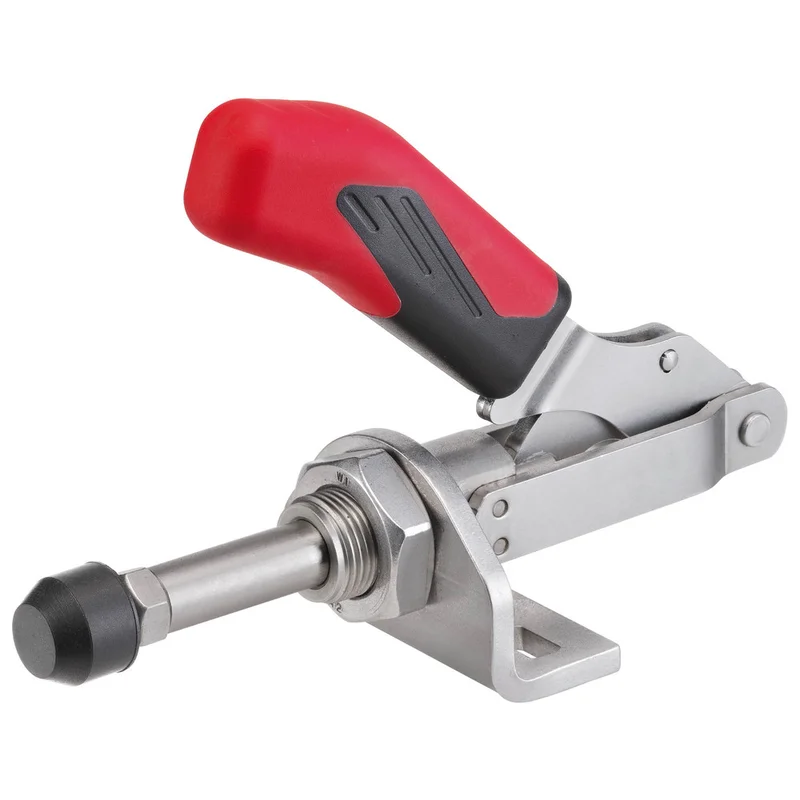

Schubstangenspanner mit kleinem Winkelfuß
– Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend)
– Lange Schubstangenführung mit Befestigungsgewinde und Mutter
– Verzinkt, passiviert
– Niete aus rostfreiem Stahl
– Hebelteile und Schubstange aus Vergütungsstahl
– Größe 3 mit einsatzgehärteter Lagerbuchse
– Lagerstellen gefettet
– Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
– Handhebel in beliebiger Winkelstellung zur Grundfläche drehbar
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Vorteil: Der Spanner kann ohne den Winkelfuß an Blechwänden befestigt oder im Vorrichtungskörpermit seinem Gewinde eingeschraubt werden.
Maßtabelle:
A 8,0 mm
B min. 24,5 mm
B max. 44,5 mm
D 4,5 mm
E 20 mm
H 15 mm
H1 60 mm
Hub 20 mm
HW min. 12 mm
HW max. 20 mm
K 7,0 mm
L1 91,0 mm
L2 16 mm
M min. 16
M max. 16,0-19,5 mm
M2 M12x1,5 mm
N 30 mm
P 20 mm
Technische Daten:
Gesamtlänge: 121 mm
Größe: 1
Gesamthöhe: 60 mm
Spannkraft F1: 1 kN
Spannkraft F2: 1 kN
Andrückschraube: M4 x 20 mm
Gewicht: 125 g
Art.-Nummer: D4217443015
Shop-Nummer: D4217443015
