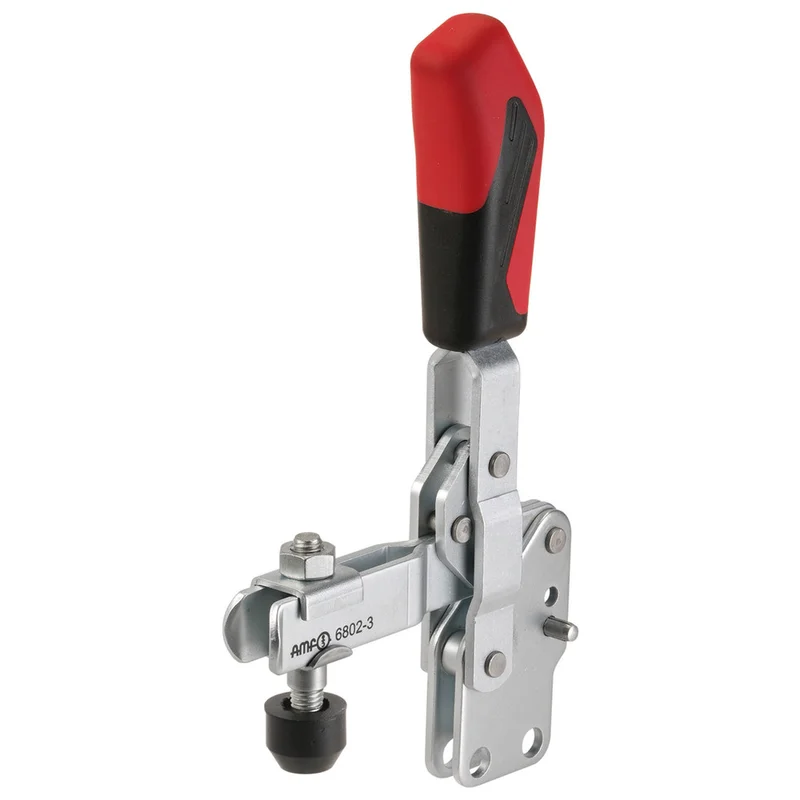

Senkrechtspanner mit senkrechtem Fuß
– Verzinkt, passiviert
– Niete aus rostfreiem Stahl
– Ab Größe 2 einsatzgehärtete Lagerbuchsen
– Lagerstellen gefettet
– Offener Haltearm
– Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
– Zur Befestigung auf Stegen und für Schweißkonstruktionen
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen läuft. Lagerstellen gefettet.
Maßtabelle:
A 14 mm
B 140 mm
C 45 mm
D 8,5 mm
F 73 mm
G 34 mm
H 77 mm
H1 302 mm
HW min. 18 mm
HW max. 49 mm
I 25 mm
K 9,5 mm
L 26,5-31,5 mm
L1 195 mm
L2 185 mm
M 66 mm
M1 64 mm
N 45 mm
O 10 mm
P 65 mm
alpha 115°
alpha* 60°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.
Technische Daten:
Größe: 5
Spannkraft F1: 3 kN
Spannkraft F2: 5 kN
Spannhebellänge: 321 mm
Spannarmlänge: 195 mm
Andrückschraube: M12 x 80 mm
Gewicht: 2 kg
Art.-Nummer: D4217438030
Shop-Nummer: D4217438030
