AMF Waagerechtspanner 6830 Gr. 4

Description

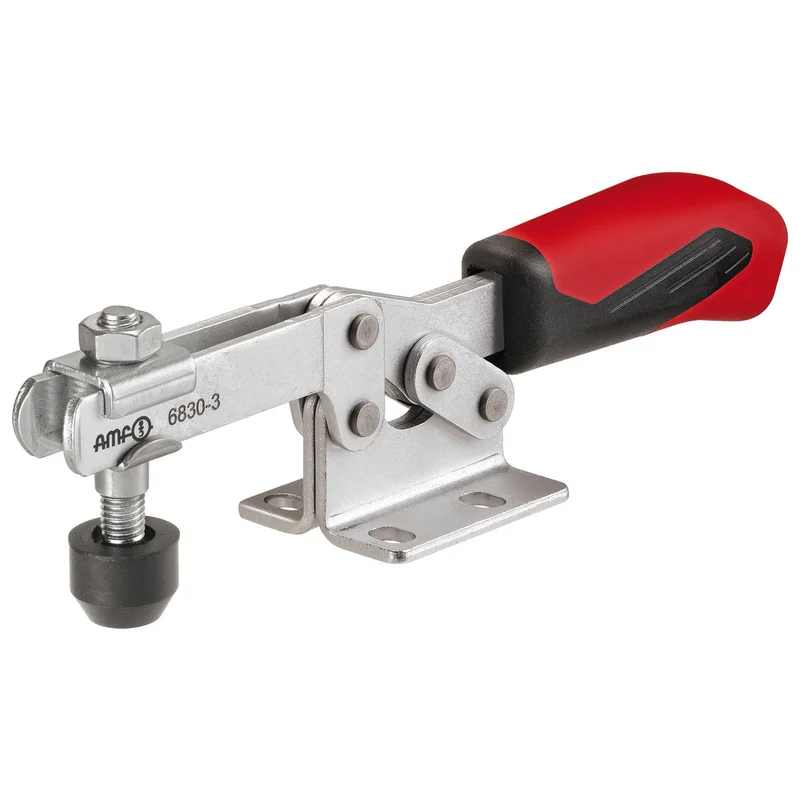

Waagerechtspanner mit waagerechtem Fuß Typ 6830

– Niete aus rostfreiem Stahl

– Ab Größe 2 einsatzgehärtete Lagerbuchsen

– Lagerstellen gefettet

– Offener Haltearm

– Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff

– Verzinkt, passiviert

Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Maßtabelle:
A 10,0 mm
B 113,0 mm
C 41,0 mm
D 8,5 mm
D1 8,5 mm
E 63,0 mm
F 27,0 mm
H 45,0 mm
H1 75,0 mm
H2 126 mm
HW min. -4,0 mm
HW max. 24,0 mm
I 20,0 mm
K 8,0 mm
L 20,5 mm
L1 287 mm
M 29,0-43,0 mm
M1 43,0 mm
N 58,0 mm
P 57,0 mm
– 90°

* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Technische Daten:
Gesamtlänge: 293 mm
Größe: 4
Spannhöhe: 74 mm
Spannkraft F1: 2 kN
Spannkraft F2: 3 kN
Andrückschraube: M8 x 65
Gewicht: 700 g

Art.-Nummer: D4217440030
Shop-Nummer: D4217440030
